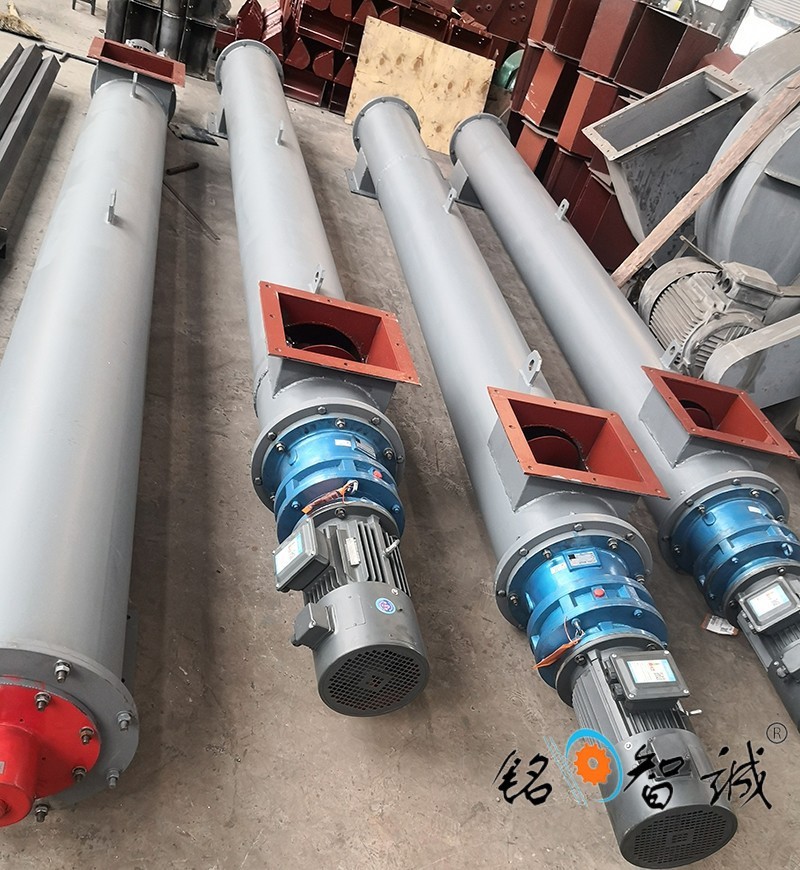

螺旋輸送機是一種利用電機帶動螺旋回轉,推移物料以實現輸送目的的機械。它能水平、傾斜或垂直輸送,具有結構簡單、橫截面積小、密封性好、操作方便、維修容易、便于封閉運輸等優點。螺旋輸送機在輸送形式上分為有軸螺旋輸送機和無軸螺旋輸送機兩種,在外型上分為U型螺旋輸送機和管式螺旋輸送機。有軸螺旋輸送機適用于無粘性的干粉物料和小顆粒物料.(例如:水泥、粉煤灰、石灰、糧等)而無軸螺旋輸送機適合輸送機由粘性的和易纏繞的物料。(例如:污泥、生物質、垃圾等)螺旋輸送機的工作原理是旋轉的螺旋葉片將物料推移而進行螺旋輸送機輸送,使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。螺旋輸送機旋轉軸上焊的螺旋葉片,葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力,在機長較長時,應加中間吊掛軸承。
螺旋輸送機具有以下特點
1)結構比較簡單,成本較低 。
2)螺旋輸送機工作可靠,維護管理簡便。
3)尺寸緊湊,斷面尺寸小,占地面積小。在港口的卸車卸船作業中易進出艙口、車廂。
4)能實現密封輸送,有利于輸送易飛揚的、熾熱的及氣味強烈的物料,可減小對環境的污染,改善港口工人的作業條件。
5)裝載卸載方便。水平螺旋輸送機可在其輸送線路上的任一點裝載卸載;對垂直螺旋輸送機配置相對螺旋式取料裝置可具有優良的取料性能。
6)能逆向輸送,也可使一臺輸送機同時向兩個方向輸送物料,即集向中間或遠離中間。
7)單位能耗較大。
8)螺旋輸送機物料在輸送過程中易于研碎及磨損,螺旋葉片和料槽的磨損也較為嚴重。
結構特征
(1)螺旋輸送機的螺旋葉片有實體螺旋面型、帶式螺旋面型及葉片螺旋面型三種。實體螺旋面稱為s制法,其螺旋節距GX型為葉片直徑的0.8倍,LS型螺旋輸送機適用于輸送粉狀和粒狀物料。帶式螺旋面又稱D制法,其螺旋節距與螺旋葉片直徑相同,適用于輸送粉狀及小塊物料。葉片式螺旋面應用較少,主要用于輸送粘度較大和可壓縮性物料,在輸送過程中,同時完成攪拌、混合等工序,其螺旋節距約為螺旋葉片直徑的1.2倍。
(2)螺旋輸送機的螺旋葉片有左旋與右旋兩種旋向。
(3)螺旋輸送機的類型有水平固定式螺旋輸送機、垂直式螺旋輸送機。水平固定式螺旋輸送機是較常用的一種型式。垂直式螺旋輸送機用于短距離提升物料,輸送高度一般不大于8m,螺旋葉片為實體面型,它須有水平螺旋喂料,以保證必要的進料壓力。
(4)LS、GX型螺旋輸送機物料出口端,應設置1/2~1圈反向螺旋片,防止粉料堵塞端部。
(5)螺旋輸送機由螺旋機本體、進出料口及驅動裝置三部分組成。
螺旋機本體由頭部軸承、尾部軸承、懸掛軸承、螺旋、機殼、蓋板及底座等組成。
驅動裝置由電動機、減速器、聯軸器及底座所組成。
應用
螺旋輸送機廣泛應用于糧食工業、建筑材料工業、化學工業、機械制造業、交通運輸業等國民經濟各部門中。螺旋輸送機主要用于輸送各種粉狀、粒狀、小塊狀物料,所輸送的散粒物料有谷物、豆類、面粉等糧食產品,水泥、粘土、沙子等建筑材料,鹽類、堿類、化肥等化學品,以及煤、焦炭、礦石等大宗散貨。螺旋輸送機不宜輸送易變質的、粘性大的、塊度大的及易結塊的物料。除了輸送散粒物料外,亦可利用螺旋輸送機來運送各種成件物品。螺旋輸送機在輸送物料的同時可完成混合、攪拌、冷卻等作業。在港口,螺旋輸送機主要用于卸車、卸船作業以及倉庫內散粒物料的水平和垂直輸送。利用與物料直接接觸的水平螺旋軸將物料逐層從車廂兩側卸下的螺旋卸車機在國內港口已有多年的成功使用經驗。由水平螺旋輸送機、垂直螺旋輸送機以及相對螺旋取料裝置組成的螺旋卸船機,已成為一種較為先進的連續卸船機型,日益廣泛地應用于國內外散貨專用碼頭。
